2020年4月17日 星期五

【分享】Artillery Gunius 3D印表機 - 列印篇

裝好印表機後(其實只有所四顆螺絲,接幾條線 ^_^),開始列印囉!

0. 軟體
原廠隨身碟裡面附的Repetier-Host不習慣,所以我還是用常用的Cura來切片。
基本上設定好平台列印尺寸,噴頭大小,就可以印了,手冊裡面有針對Repetier-Host的參數設定,可以參考。



1. 列印參數
噴頭溫度:原廠手冊建議PLA溫度220度太高,臺灣我用過的PLA都設定在190~200度之間。
熱床溫度:平常設60,天氣冷一點我設到80度,加熱非常迅速。
列印速度:目前用60~90mm/s,下面作品我幾乎都用90mm/s列印節省時間,在這速度下,作品效果很不錯。



2. 作品列印
以下都是列印自己設計的作品(https://www.thingiverse.com/ardylai/designs),手先從小型的走路(機芯)娃娃開始,看看機器的穩定性。
首先是60mm高的貞子,透明PLA表面閃閃發亮,很滿意。
平台的晶格版可以直接附著,沒有貼美紋膠帶或是口紅膠,而且在熱床冷卻後,因為熱漲冷縮的關係,直接剝離,不用拆件 ^o^

PLA線材:台南紅蘋果


壓克力顏料上色(牙齒在拆支撐時,被我當支撐拆了 T_T)


連續列印了一系列的走路(機芯)公仔
Scratch橘貓、小白、台北世大運的吉祥物金牌熊讚、貞子、木乃伊、雪人
滿意的列印成果。


走起路來搖搖晃晃,很可愛。


還列印了妹妹的設計作品蜘蛛與蝙蝠,右邊蝙蝠使用的NextPrint消光黑線材,簡單上色就很出色。



再來測試尼龍線材
尼龍線材:Z3DFilament
列印溫度:230~235度
列印過程有燈光照明,半透光很有趣。右邊是晴天娃娃溫度稍高,表面比較光滑發亮。
列印當天寒流來襲,作品列印一段時間後,底部產生翹曲,因此先用3M 2090耐熱膠帶黏貼平台,順利附著列印。

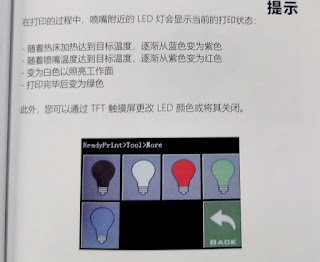

其實噴頭旁邊這個燈光不只是好看而已,可以針對熱床與噴頭加熱情形以顏色顯示,可以參考手冊如下。

列印尼龍料,主要是為了進行染色,顏料染色的漸層效果很漂亮,是一般上色做不出來的。




小物件沒問題,開始來列印大型的作品。
剛好接近聖誕節,於是設計了一系列聖誕節公仔。
首先列印雪人,雪人高度130mm,帽子50mm。
為了呈現雪人晶瑩剔透的效果,使用了台南紅蘋果的透明線材,同時以0填充列印。
機器表現穩定,列印效果不錯,表面光滑,裝上LED後,透光性也很好。


繼續加高,GO!
再來挑戰180mm的聖誕老公公,表現依舊穩定,可以很放心的列印,睡個覺再回來收成。


之後陸續把聖誕節作品全部列印完成,放著列印,真的很放心。


右邊麋鹿腳的部分錯位,發現應該是噴頭移動勾到造成,後面在Cura面設定"空跑時Z軸抬升(我設0.2mm)就沒有再發生過了。厲害的是即使錯位,每隻腳只有一半附著,另一半懸空,印表機還是繼續把上半部印完,最後我拆開,用熱熔膠黏回來,如果在上個壓克力顏料,就看不太出來了。



看看LED點燈的效果,太棒了!

聖誕樹是避免需要支撐、分件列印組裝的。


130mm沒問題,再來呢?
直接挑戰245mm,機器號稱可以列印到250mm,但是考量平台調整與組裝的問題,還是留個5mm比較保險。這次印的是Scratch橘貓,使用台南紅蘋果的PLA,這個橘色線材列印出來外表會發亮,相當漂亮。
經過31.53小時...245mm橘貓順利達成!而且Z軸上面還有空間,再加個5mm也沒問題。
245mm橘貓神誕生!


由於忠實呈現Scratch橘貓頭大身體小,以及那四根鬍鬚,使得作品需要大量支撐,形成"支撐地獄",花了一個多小時小心拆除。 T_T


不過拆完之後作品很漂亮,也沒有太多支撐痕跡留下來。簡單上個色,橘貓就活過來了。


245mm這麼大一隻!


最後以一隻220mm高、200mm寬的招財橘貓結尾,整個平台快要印好印滿了,一樣使命必達,完成列印,讚!






中間其實也測試了一下TPU軟料,這卷當初是水豚君要自購線材時,跟著團購進來的,真的是單純佛心代購而已,大感謝啊!
時間關係,只測試列印了一隻TSUM TSUM橘貓,設定了0填充,結果頂部有點沒列印好,不過這應該是我後來改用Kisslicer列印時的設定問題。TPU橘貓可以當作上班出氣工具,被老闆罵時用力捏一下。 ^o^



結語:
Artillery Gunius確實是一台穩定、安心的3D印表機,在基本組裝完、調好平台的情形下,就可以列印出良好的品質,失敗率很低。整合的底座將重心下壓,有助減少列印時的震動,近端送料,實際上列印TPU軟料也成功,而且熱床加熱迅速。另外除了雙Z軸之外,還有皮帶連接確保兩軸同步。真心喜歡這台3D印表機,好用。

晶隔板在平常列印時非常方便,不用任何處理就可以牢牢附著,而且列印完成降溫後,因為熱漲冷縮的關係,列印件幾乎自動與平台分離,少了拆件的步驟,很好用。
不過,幾次列印中遇到寒流來襲,造成底部翹曲、脫離的情形。這部分使用過老方法3M 2090耐熱膠帶,有不錯的附著效果。後來聽從蘇恆誠老師的建議,買了一片磨砂貼片(已貼在玻璃纖維板上面)來用,附著力更好,拆件時拿下整片離離纖維板拆件,很方便,也減少初學者用力拆件造成平台跑掉需要重調的情形產生。

這台沒有自動調平功能,不過調好一次,久久都不需要調整,反映在價格上也更加實惠。




2020年4月11日 星期六

【分享】Artillery Gunius 3D印表機-開箱與組裝


0.簡介
Artillery Gunius 3D印表機目前有兩個型號:一般尺寸的Genius(220X220X250mm),以及大尺寸的Sidewinder X1(300X300X400mm),外觀看起來有著穩固的底座,裡面整合了機板以及電源供應器,應該可以降低重心,讓列印時減少晃動,同時搭配雙Z軸,給人穩定的安全感。


1. 開箱
包裹的紙板夠厚,包裝扎實,第一時間到貨給人安全感。


裡面一樣不馬虎,設計好固定槽的硬泡棉,把機器牢牢的固定住。


全部攤開,居然還有備用零件包,裡面有噴頭、POM軸承滑輪...等,太貼心了。



2. 組裝
組裝只要鎖上四顆螺絲,再把一些排線接上就完成了。
驚!就是這麼簡單。

把龍門結構插在底座上,連接處是金手指,很方便,也懷念起任天堂卡匣 ^_^,吹一吹~~。
上面這塊包護金手指的是整機唯一的列印件。


快完成了


鎖上左右各兩顆螺絲。


裝上料架,後面鎖上螺絲,有斷料偵測器喔。


把各個排線接上,都在鄰近地方,很好接。



完成後,撕下熱床上的保護紙張。


3. 調平
拿張A4紙,調整下方四顆超大、省力好轉的轉輪,到剛好紙張可順利抽出的高度。




裝上線材,記得線材要穿過斷線偵測器,不然列印時會發出嗶嗶聲,無法列印。

大功告成,構造感覺很穩固。

LCD螢幕是彩色且觸控的,很直覺、方便。

再來就是實際列印囉!


2019年7月8日 星期一

【軟體分享】Pivot Animator 正體/繁體中文語系檔

Pivot_Animator 正體中文語系檔
不知道有沒有人在玩Pivot Animator這個免費的動畫製作軟體?
試了一下,覺得滿有趣的,只是裡面語系的Chinese是簡體中文,有些翻得奇怪(感覺像用軟體直接翻譯)、有些也沒翻譯完,更困擾的是許多用詞跟臺灣習慣不同。
看了一下字數沒有很多,於是就試著把它翻譯成正體中文,想不到花了比預期多好多倍的時間。一堆專有名詞還要配合以往的常用名詞,還有配合選單或是按鈕長度,文字都得取捨...好難啊~
花了時間翻譯,想說一個人用太可惜,所以用著很鱉腳的英文,寫信給作者...想不到作者居然問我這個Chinese跟原本的Chinese有差很大嗎?只好繼續用著鱉腳英文解釋,還好他應該有看懂😅,終於下一版會直接放入Traditional Chinese啦!
(結果出了新版,沒看到放進來,可能作者忘記了... T_T  )

在這之前,有興趣的先來這裡抓ini檔吧!

Pivot_Animator 正體中文ini語系檔
https://drive.google.com/file/d/1LSBAl2mw9WCFc3bmNPbrtn23c0cnSrIP/view?usp=sharing

軟體下載
Pivot_Animator
http://pivotanimator.net/

正體中文化使用方法:
0.安裝Pivot Animator。
1. 把下載的ini檔複製到安裝資料夾(路徑:C:\Program Files (x86)\Pivot Animator\languages)。


2.開啟Pivot-->Edit-->Option-->Language,就可以看到Traditional Chinese了!




正體中文看了就是舒服 ^_^
